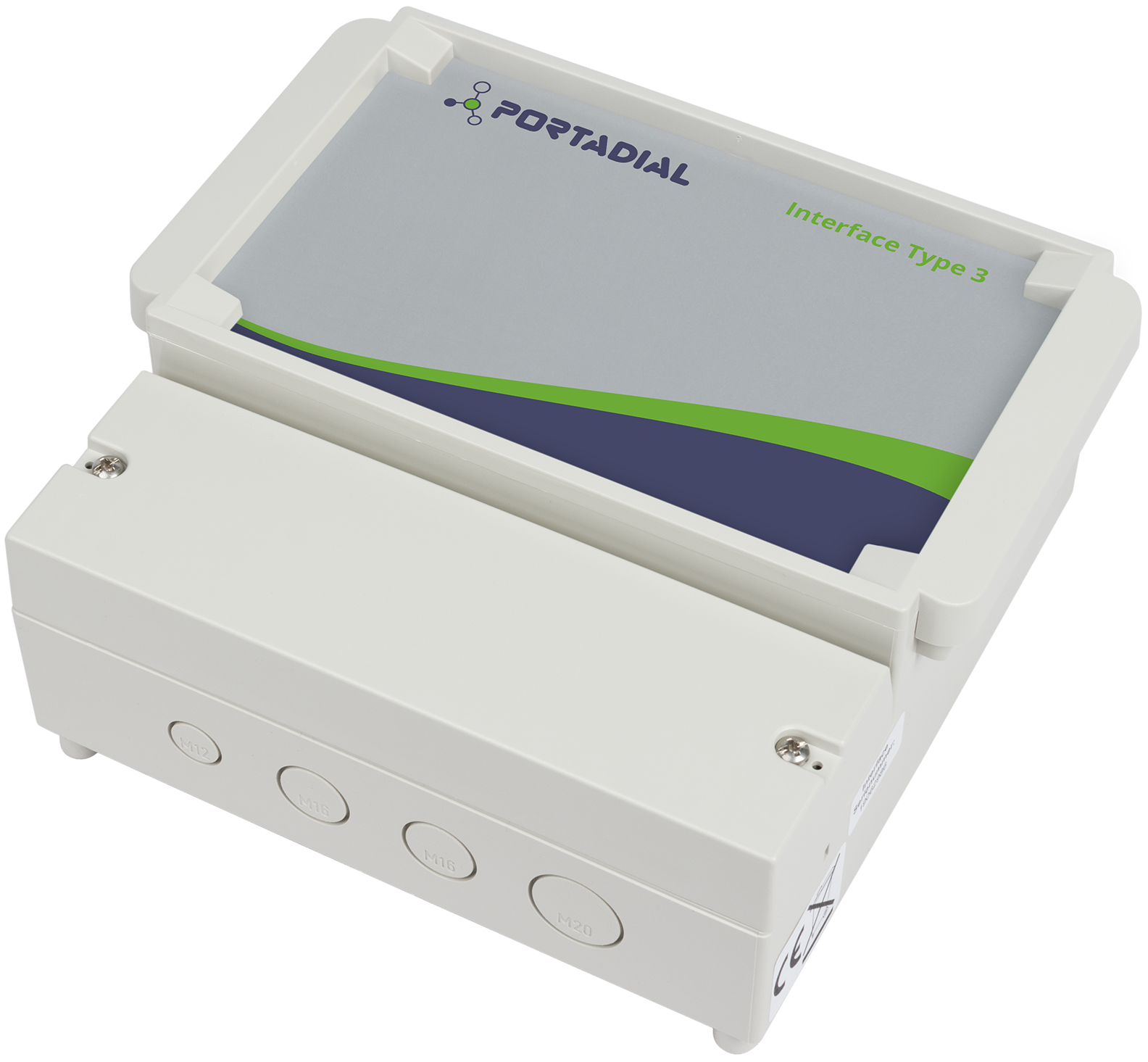

Deze interface is eenvoudig te installeren.
Programmeren is mogelijk met een analoog telefoontoestel of door naar de interface toe te bellen.
De bekabeling naar de deurintercom is 2-draads.
Deurintercoms die op de interface type 3 aangesloten kunnen worden:
- PortaDial M01
- PortaDial M01-L
- PortaDial S01
- PortaDial 1 Galaxy
- PortaDial 1RVS
- PortaVision 1 color
- PortaVision 1 color RVS
- PortaDial Gold
- PortaVision IP
Aansluitingen:
- 1 x DC connector t.b.v. 12VDC adapter
- 1 x RJ11 connector t.b.v. analoge toestelpoort.
- 1 x RJ11 connector t.b.v. programmeertoestel
- 1 x 2-voudige printkroonsteen t.b.v. deurintercom
- 1 x 2-voudige printkroonsteen t.b.v. pulscontact (NO)
- 1 x 3-voudige printkroonsteen t.b.v. deuropener (NO/NC)
- 1 x 2-voudige printkroonsteen t.b.v. nachtstand
- 1 x 2-voudige printkroonsteen t.b.v. 2e drukknop
Afmetingen (B x H x D) in mm
160 x 110 x 62
Werking:
Na een druk op de drukknop van de deurintercom kiest de interface het geprogrammeerde telefoonnummer. Na het beantwoorden van de oproep ontstaat er een spreek-luister verbinding.
Tijdens de verbinding kan de gebelde persoon het deuropenercontact activeren door op een (zelf te bepalen) toets te drukken.
Indien er niet opgenomen wordt stopt de oproep na het geprogrammeerde aantal belsignalen.
Men kan ook naar de interface toe bellen om deze te programmeren of om een luister-spreek verbinding met de deurintercom te maken. Vervolgens is het ook mogelijk om het deuropenercontact te activeren via de (zelf te bepalen) toets.
